本實用新型涉及建筑材料領域,具體涉及一種轉角固定樹脂瓦,。

背景：

一種樹脂瓦在屋面上鋪設的時候分為正脊瓦、斜脊瓦,、斜天溝水槽瓦,、連接正脊瓦的三通瓦、固定在斜脊瓦末端的末端瓦以及滴水板瓦和封檐板瓦,，其中正脊瓦或者斜脊瓦在與屋面主瓦固定的時候需要采用瓦釘將其覆蓋在主瓦上,，防止其掉落，也要與主瓦銜接規整,，避免雨水從兩瓦的縫隙中漏入屋內,，這樣工人在固定正脊瓦或者斜脊瓦的時候工序麻煩，還要防止瓦釘損壞樹脂瓦,，由于安裝樹脂瓦是正脊瓦或者斜脊瓦是覆蓋在正瓦上,，僅僅是瓦釘單獨固定,，相互之間,、或者與正瓦之間均無連接，這樣在大風天氣的時候正瓦容易被掀起,，或者在工人維修踩踏的時候容易被踩落,，安裝方式即為不穩定、不牢固,，容易帶來安全隱患,。

實現要素：

本實用新型的目的在于提供一種轉角固定樹脂瓦，這種樹脂瓦結構安裝方便,，能夠?qū)⒄雇?、斜脊瓦與主瓦之間固定的更牢固,，能夠避免在大風或者踩踏的情況下瓦片掉易落的情況出現。

為實現上述發明目的,，本實用新型所采用的技術方案是：一種轉角固定樹脂瓦,，包括脊瓦本體和主瓦本體，所述脊瓦本體包括脊背面和置于脊背面兩側的側邊面,，其中脊瓦本體還包括卡接面,，所述卡接面對稱設置在兩側側邊面的下底部，且與側邊面的下底部具有間隔距離,，所述卡接面包括橫邊部和豎邊部,，所述豎邊部與側邊面靠近脊背面的一邊連接，所述橫邊部沿著側邊面向外延伸的方向延伸,，在橫邊部上設有卡接凹槽,，所述主瓦本體上設有配合在卡接凹槽內突出塊。

優選的,，所述豎邊部朝向脊背面的一面為弧面,，該弧面的弧度與脊背面的延伸弧度相同。

優選的,，所述脊瓦本體為正脊瓦或者斜脊瓦,。

優選的,，卡接面與側邊面的下底部形成的間隔距離大于或等于主瓦本體的厚度,。

優選的,，所述脊瓦本體的脊背面上設有瓦釘孔,。

優選的,，所述主瓦本體為多個連續波形構成的合成樹脂波形防水板,。

本實用新型的有益效果集中體現在：

1,、這種樹脂瓦結構安裝方便，能夠?qū)⒄雇?、斜脊瓦與主瓦之間固定的更牢固,，能夠避免在大風或者踩踏的情況下瓦片掉易落的情況出現，所述卡接面與脊瓦本體一體成型,，與現有技術相比具有結構簡單,、瓦片固定更堅固,、更安全的功能,。

2,、樹脂瓦表面的超高耐候性工程樹脂不會被雨雪侵蝕導致性能下降,，同時可以長期抵御酸,、堿、鹽等各種化學物質腐蝕,，適用于各類化工廠,；各種微生物也無法在裝飾瓦表面生存,，防止了微生物造成的侵蝕破壞,。

3,、合成樹脂瓦質地堅韌,、強度高,，具有高抗沖擊性能,，低溫下機械抗沖擊性能也表現顯著,。
4、體積穩定：該樹脂瓦具有低膨脹系數和雙向拉伸性能,，即使溫度變化很大，也能確保瓦的幾何尺寸不變,。
5,、抗意外的負載：樹脂瓦具有良好的耐意外負載特性和耐壓特性,。在溫度較低且常降雪的地區,，即使常有積雪在屋頂,，也不會產生瓦表面磨損和損壞及斷裂現象,。
6,、隔熱保溫、絕緣: 樹脂瓦所選用樹脂的導熱系數遠遠低于粘土瓦,、水泥瓦,、彩色鋼板瓦的導熱系數。因此,，在不考慮加保溫層的情況下,，裝飾瓦的隔熱保溫性能***佳,。樹脂瓦不導電，遇到意外放電也會完好無損,。
7、卓越的自防水性能：合成樹脂本身致密且不吸水,，不存在微孔滲水的問題,。瓦單張面積大,，屋面接縫很少,，且搭接處結合嚴密,，因此擁有卓越的自防水性能,。

具體實施方式：

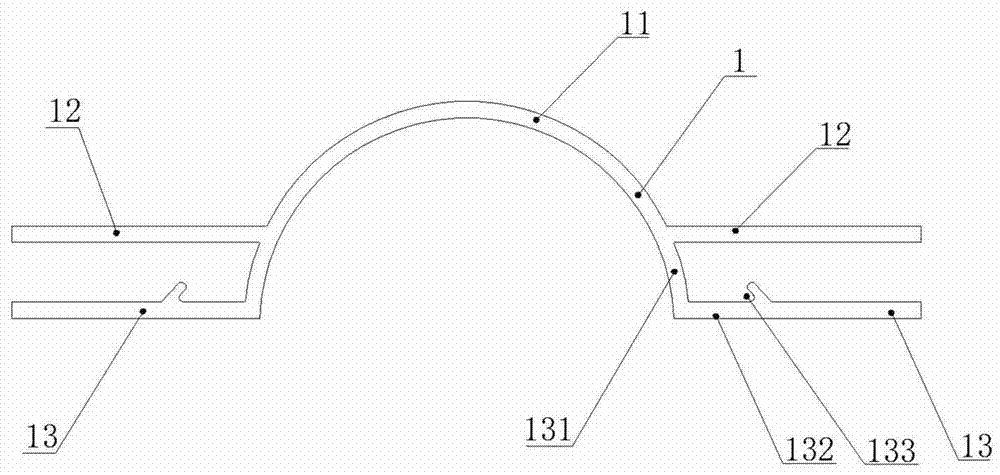

實施例一：結合圖1,、圖2,、圖3所示的一種轉角固定樹脂瓦,，包括脊瓦本體1和主瓦本體2,，所述脊瓦本體1包括脊背面11和置于脊背面11兩側的側邊面12,，其中脊瓦本體1還包括卡接面13,，所述卡接面13對稱設置在兩側側邊面12的下底部,，且與側邊面12的下底部具有間隔距離,，為了在安裝時能夠順利卡接正脊瓦3和主瓦本體2,，在卡接凹槽和突出塊相配合的情況下,，該間隔距離大于或等于主瓦本體的厚度,，所述卡接面13包括橫邊部131和豎邊部132,，所述豎邊部132與側邊面12靠近脊背面11的一邊連接,，所述橫邊部131沿著側邊面12向外延伸的方向延伸，在橫邊部131上設有卡接凹槽133,，所述主瓦本體2上設有配合在卡接凹槽133內突出塊21,。即主瓦本體2能夠卡接在該脊瓦本體1內,，安裝時先鋪設主瓦本體2,，在將脊瓦本體1從主瓦本體2的側邊穿過去,，使得突出塊21卡接進入卡接凹槽133內,，兩者相互扣在一起,，抽出時沿橫側面抽出,，這樣安裝在屋面上的正脊瓦3和主瓦能夠卡接在一起,，在瓦釘?shù)幕A(chǔ)上再次進行穩固卡接,，防止大風暴雨掀開其中的主瓦或者正脊瓦3,，讓屋頂更牢固,。

在本實施例中,，所述豎邊部132朝向脊背面11的一面為弧面,，該弧面的弧度與脊背面11的延伸弧度相同,。使得脊背面11能夠匹配屋頂脊梁,，能順利的安裝。
在本實施例中,，所述正脊瓦3的脊背面上設有瓦釘孔31,。
在本實施例中，所述主瓦本體2為多個連續波形構成的合成樹脂波形防水板,。
在本實施例中,，所述豎邊部132朝向脊背面11的一面為弧面，該弧面的弧度與脊背面11的延伸弧度相同,。使得脊背面11能夠匹配屋頂脊梁,，能順利的安裝。
在本實施例中,，所述脊瓦本體1為斜脊瓦4,。
在本實施例中，為了在安裝時能夠順利卡接斜脊瓦4和主瓦,，在卡接凹槽133和突出塊21相配合的情況下,，卡接面13與側邊12面的下底部形成的間隔距離大于或等于主瓦本體2的厚度。
在本實施例中,，所述斜脊瓦4的脊背面上設有瓦釘孔31,。
在本實施例中,，所述主瓦本體2為多個連續波形構成的合成樹脂波形防水板,。

以上對本實用新型提供的一種轉角固定樹脂瓦進行了詳細介紹,。具體實施例的說明只是用于幫助理解本實用新型的方法及其核心思想,，應當指出,，對于本技術領域的普通技術人員來說,，在不脫離本實用新型原理的前提下，還可以對本實用新型進行若干改進和修飾,，這些改進和修飾也落入本實用新型權利要求的保護范圍內,。


技術特征：

1.一種轉角固定樹脂瓦，包括脊瓦本體（1）和主瓦本體（2）,，所述脊瓦本體（1）包括脊背面（11）和置于脊背面（11）兩側的側邊面（12）,，其特征在于：其中脊瓦本體（1）還包括卡接面（13）,，所述卡接面（13）對稱設置在兩側側邊面（12）的下底部,，且與側邊面（12）的下底部具有間隔距離,，所述卡接面（13）包括橫邊部（131）和豎邊部（132），所述豎邊部（132）與側邊面（12）靠近脊背面（11）的一邊連接,，所述橫邊部（131）沿著側邊面（12）向外延伸的方向延伸，在橫邊部（131）上設有卡接凹槽（133）,，所述主瓦本體（2）上設有配合在卡接凹槽（133）內突出塊（21）。

2.根據權利要求1所述的一種轉角固定樹脂瓦,，其特征在于：所述豎邊部（132）朝向脊背面（11）的一面為弧面，該弧面的弧度與脊背面（11）的延伸弧度相同,。

3.根據權利要求2所述的一種轉角固定樹脂瓦,，其特征在于：所述脊瓦本體（1）為正脊瓦（3）或者斜脊瓦（4）。

4.根據權利要求3所述的一種轉角固定樹脂瓦,，其特征在于：卡接面（13）與側邊面（12）的下底部形成的間隔距離大于或等于主瓦本體（2）的厚度,。

5.根據權利要求3所述的一種轉角固定樹脂瓦，其特征在于：所述脊瓦本體（1）的脊背面上設有瓦釘孔（31）,。

6.根據權利要求2所述的一種轉角固定樹脂瓦,，其特征在于：所述主瓦本體（2）為多個連續波形構成的合成樹脂波形防水板。

技術總結

本實用新型涉及建筑材料領域,具體涉及一種轉角固定樹脂瓦,，包括脊瓦本體和主瓦本體,，所述脊瓦本體包括脊背面和置于脊背面兩側的側邊面,，其中脊瓦本體還包括卡接面，所述卡接面對稱設置在兩側側邊面的下底部,，且與側邊面的下底部具有間隔距離,，所述卡接面包括橫邊部和豎邊部，所述豎邊部與側邊面靠近脊背面的一邊連接,，所述橫邊部沿著側邊面向外延伸的方向延伸,，在橫邊部上設有卡接凹槽，所述主瓦本體上設有配合在卡接凹槽內突出塊,，這種樹脂瓦結構安裝方便,，能夠?qū)⒄雇摺⑿奔雇吲c主瓦之間固定的更牢固,，能夠避免在大風或者踩踏的情況下瓦片掉易落的情況出現,。
